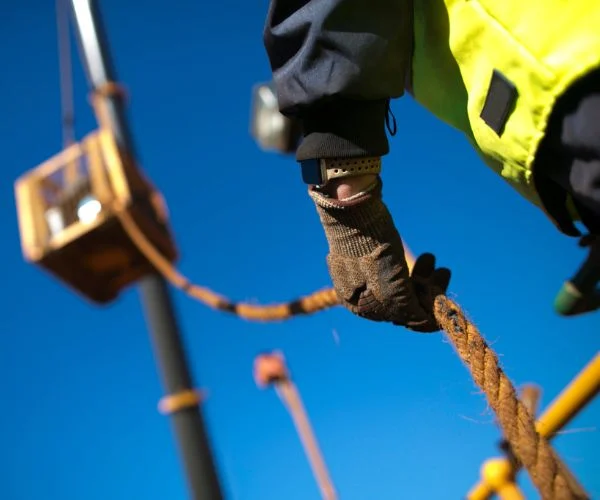

در دنیای صنعت ساخت و ساز حمل و نقل و بسیاری از صنایع دیگر جرثقیل ها نقش حیاتی در جابجایی و بلند کردن بارهای سنگین ایفا می کنند. یکی از ابزارهای کلیدی که به بهبود ایمنی و کنترل در عملیات جرثقیل کمک می کند تگ لاین جرثقیل است. به زبان ساده تگ لاین جرثقیل یک طناب یا سیم بکسل است که به بار متصل شده و توسط یک کارگر (تگ لاین من) در حین بلند کردن و جابجایی بار کنترل می شود. این ابزار ساده اما حیاتی از چرخش نوسان و حرکت غیرقابل کنترل بار جلوگیری کرده و به اپراتور جرثقیل امکان می دهد تا بار را به دقت و ایمن به مقصد برساند.
تگ لاین جرثقیل چیست و چرا استفاده می شود؟
تگ لاین جرثقیل که گاهی اوقات به آن طناب هدایت بار یا طناب کنترل بار نیز گفته می شود فراتر از یک طناب ساده است. این ابزار یک مؤلفه ایمنی ضروری در عملیات لیفتینگ است که به طور مستقیم بر کنترل و پایداری بار تاثیر می گذارد. در واقع تگ لاین به اپراتور جرثقیل و تیم عملیات اجازه می دهد تا دقت و ایمنی را در جابجایی بار افزایش دهند.
دلایل اصلی استفاده از تگ لاین جرثقیل عبارتند از :
- کنترل حرکت بار : جلوگیری از چرخش و نوسان بار در حین بلند کردن و جابجایی به ویژه در شرایط باد و محیط های شلوغ.
- افزایش دقت در جانمایی بار : هدایت دقیق بار به محل مورد نظر به خصوص در فضاهای محدود و حساس.
- بهبود ایمنی : کاهش خطر برخورد بار با موانع تجهیزات یا پرسنل و جلوگیری از حوادث ناشی از حرکت غیرقابل کنترل بار.
- کاهش تنش بر اپراتور جرثقیل : تگ لاین به اپراتور کمک می کند تا تمرکز خود را بر روی عملکرد اصلی جرثقیل حفظ کند زیرا کنترل جانبی بار توسط تگ لاین من انجام می شود.
- افزایش بهره وری : با کنترل بهتر بار سرعت و کارایی عملیات لیفتینگ افزایش می یابد.
اجزای اصلی تگ لاین جرثقیل و نحوه عملکرد آنها
یک سیستم تگ لاین جرثقیل معمولاً از اجزای زیر تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی سیستم ایفا می کنند :
- طناب یا سیم بکسل : این جزء اصلی تگ لاین است که باید مقاومت کششی کافی برای تحمل نیروهای وارده در حین کنترل بار را داشته باشد. جنس طناب معمولاً از الیاف مصنوعی مقاوم در برابر سایش و شرایط جوی یا سیم بکسل فولادی است. طول طناب باید به گونه ای باشد که تگ لاین من بتواند به راحتی در اطراف بار حرکت کرده و کنترل مناسبی داشته باشد.
- اتصالات : اتصالات برای ایمن سازی تگ لاین به بار و نقطه ثابت استفاده می شوند. این اتصالات می توانند شامل قلاب ها کارابین ها شگل ها و بست های مخصوص باشند. انتخاب اتصالات مناسب با توجه به نوع بار و نقطه اتصال و اطمینان از استحکام و قفل شدن صحیح آنها از اهمیت بالایی برخوردار است.
- وزنه (اختیاری) : در برخی موارد به خصوص برای بارهای سبک تر یا در شرایط باد شدید از یک وزنه کوچک در انتهای تگ لاین استفاده می شود. این وزنه به حفظ کشش طناب و جلوگیری از گره خوردن آن کمک می کند و کنترل را آسان تر می سازد.
نحوه عملکرد تگ لاین بسیار ساده اما مؤثر است :

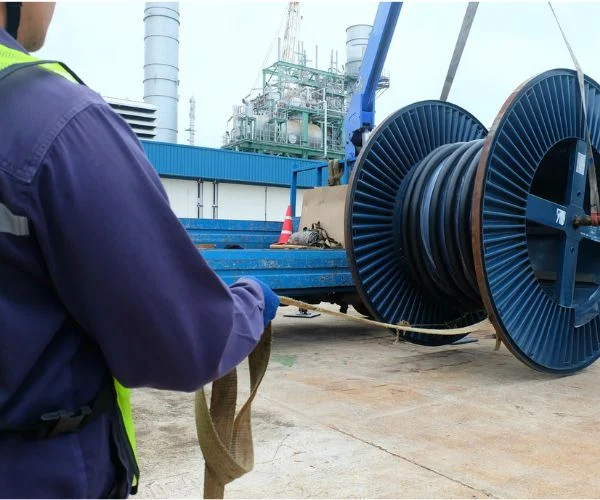

- اتصال تگ لاین به بار : تگ لاین من با استفاده از اتصالات مناسب یک سر تگ لاین را به بار متصل می کند. نقطه اتصال باید مستحکم و ایمن باشد و ترجیحاً در مرکز ثقل بار یا نزدیک به آن قرار گیرد تا کنترل بهتری حاصل شود.
- کنترل دستی توسط تگ لاین من : تگ لاین من با در دست گرفتن انتهای دیگر تگ لاین نیروی کششی را به بار اعمال می کند. این نیرو به ممانعت از چرخش و نوسان بار کمک کرده و امکان هدایت دقیق بار را فراهم می سازد. تگ لاین من باید با اپراتور جرثقیل هماهنگ باشد و با استفاده از سیگنال های دستی یا ارتباط رادیویی حرکات بار را کنترل کند.
- حفظ فاصله ایمن : تگ لاین من باید همواره فاصله ایمن از بار جرثقیل و محیط اطراف را حفظ کند تا از خطرات احتمالی مانند برخورد بار یا گیر افتادن در تجهیزات جلوگیری شود.
برای خرید انواع جرثقیل و قطعات آن با بهترین قیمت، با شرکت جرثقیل سازی شاهین سازه تماس بگیرید. 09127788487 09121438742
کاربردهای تگ لاین جرثقیل در صنایع مختلف
تگ لاین جرثقیل به دلیل سادگی کارایی و مقرون به صرفه بودن در طیف گسترده ای از صنایع و پروژه ها کاربرد دارد. برخی از مهم ترین کاربردهای آن عبارتند از :
- صنعت ساخت و ساز : استفاده از تگ لاین در بلند کردن و نصب قطعات پیش ساخته بتنی اسکلت های فلزی مصالح ساختمانی و تجهیزات سنگین در پروژه های ساختمانی بزرگ و کوچک. تگ لاین به ویژه در مکان های شلوغ و محدود شهری که دقت در جانمایی بار بسیار مهم است حیاتی است.
- صنعت نفت گاز و پتروشیمی : کاربرد تگ لاین در نصب و نگهداری تجهیزات پالایشگاهی سکوهای نفتی و خطوط لوله. در این صنایع جابجایی تجهیزات حساس و گران قیمت با دقت بالا و ایمنی کامل بسیار مهم است و تگ لاین نقش کلیدی ایفا می کند.
- صنعت دریایی و بنادر : استفاده از تگ لاین در بارگیری و تخلیه کشتی ها جابجایی کانتینرها و تجهیزات بندری و عملیات نجات دریایی. در محیط های دریایی با شرایط جوی متغیر و وزش باد تگ لاین به حفظ کنترل بار و ایمنی عملیات کمک شایانی می کند.
- صنعت انرژی های تجدیدپذیر : کاربرد تگ لاین در نصب توربین های بادی پنل های خورشیدی و تجهیزات نیروگاه های تجدیدپذیر. نصب این تجهیزات اغلب در ارتفاعات و مناطق بادخیز انجام می شود و تگ لاین برای کنترل دقیق و ایمن قطعات بزرگ و حساس ضروری است.
- صنعت تولید و انبارداری : استفاده از تگ لاین در جابجایی مواد اولیه قطعات ماشین آلات و محصولات نهایی در کارخانجات و انبارها. تگ لاین به بهبود کارایی و ایمنی در خطوط تولید و سیستم های انبارداری کمک می کند.
- صنعت حمل و نقل : کاربرد تگ لاین در بارگیری و تخلیه کامیون ها واگن های قطار و هواپیماها. در این صنعت سرعت و دقت در جابجایی بار برای حفظ زمانبندی و کاهش هزینه ها بسیار مهم است و تگ لاین ابزاری کارآمد محسوب می شود.
استانداردهای بین المللی و نکات فنی مهم در استفاده از تگ لاین
استفاده ایمن و مؤثر از تگ لاین جرثقیل مستلزم رعایت استانداردهای بین المللی و نکات فنی مهم است. اگرچه استاندارد خاصی به طور انحصاری برای تگ لاین جرثقیل وجود ندارد اما استانداردهای کلی مربوط به جرثقیل ها تجهیزات لیفتینگ و ایمنی کار به طور غیرمستقیم به استفاده از تگ لاین نیز مرتبط می شوند.
برخی از استانداردهای مرتبط و نکات فنی مهم عبارتند از :
- ISO ۴۳۰۹ : استاندارد بین المللی برای سیم بکسل های مورد استفاده در جرثقیل ها و ماشین آلات لیفتینگ. این استاندارد به انتخاب بازرسی نگهداری و عمر مفید سیم بکسل ها می پردازد و به طور غیرمستقیم بر انتخاب طناب مناسب برای تگ لاین تاثیر می گذارد.
- ISO ۱۲۴۸۰ : استاندارد بین المللی برای عملیات ایمن جرثقیل ها. این استاندارد به برنامه ریزی عملیات لیفتینگ صلاحیت پرسنل بازرسی و نگهداری جرثقیل و تجهیزات جانبی می پردازد و بر اهمیت آموزش تگ لاین من و رعایت نکات ایمنی تاکید دارد.
- ASME B۳۰.۵ : استاندارد انجمن مهندسان مکانیک آمریکا برای جرثقیل های متحرک. این استاندارد به الزامات طراحی ساخت بازرسی آزمایش و بهره برداری از جرثقیل های متحرک می پردازد و به طور غیرمستقیم به استفاده ایمن از تگ لاین اشاره دارد.
- انتخاب طناب مناسب : طناب تگ لاین باید مقاومت کششی کافی انعطاف پذیری مناسب و مقاومت در برابر سایش و شرایط جوی را داشته باشد. بازرسی دوره ای طناب برای شناسایی آسیب های احتمالی و تعویض به موقع آن ضروری است.
- انتخاب اتصالات ایمن : اتصالات باید مطابق با استانداردها و با ظرفیت بار مناسب انتخاب شوند. بازرسی منظم اتصالات برای اطمینان از سالم بودن و عملکرد صحیح آنها الزامی است. قفل شدن صحیح اتصالات قبل از هر بار استفاده باید بررسی شود.
- آموزش و صلاحیت تگ لاین من : تگ لاین من باید آموزش های لازم در زمینه استفاده ایمن از تگ لاین سیگنال های دستی اصول ایمنی لیفتینگ و ارتباط با اپراتور جرثقیل را دیده باشد. داشتن تجربه کافی و آگاهی از خطرات احتمالی نیز از اهمیت بالایی برخوردار است.
- برنامه ریزی عملیات لیفتینگ : قبل از هر عملیات لیفتینگ باید برنامه ریزی دقیقی انجام شود که شامل ارزیابی ریسک انتخاب تجهیزات مناسب تعیین مسیر حرکت بار و هماهنگی بین تیم عملیات باشد. نقش تگ لاین من و نحوه استفاده از آن باید در برنامه عملیات مشخص شود.
- ارتباط مؤثر : ارتباط واضح و مستمر بین اپراتور جرثقیل و تگ لاین من برای انجام عملیات ایمن و کارآمد بسیار حیاتی است. استفاده از سیگنال های دستی استاندارد یا سیستم های ارتباط رادیویی توصیه می شود.
- بازرسی قبل از استفاده : قبل از هر بار استفاده تگ لاین اتصالات و سایر تجهیزات باید به دقت بازرسی شوند تا از سالم بودن و عملکرد صحیح آنها اطمینان حاصل شود. هرگونه نقص یا آسیب باید قبل از شروع عملیات رفع شود.
تکنولوژی های پیشرفته در سیستم های تگ لاین
اگرچه تگ لاین جرثقیل به طور سنتی یک ابزار ساده و دستی بوده است اما با پیشرفت تکنولوژی سیستم های تگ لاین پیشرفته تری نیز توسعه یافته اند که به بهبود ایمنی کارایی و کنترل عملیات لیفتینگ کمک می کنند.
- تگ لاین های جمع شونده اتوماتیک : این سیستم ها از یک موتور الکتریکی یا هیدرولیکی برای جمع کردن و باز کردن تگ لاین استفاده می کنند. این امر به کاهش خستگی تگ لاین من افزایش سرعت عمل و بهبود ایمنی کمک می کند به ویژه در عملیات های تکراری و طولانی مدت.
- تگ لاین های مجهز به سنسور : برخی از سیستم های تگ لاین پیشرفته به سنسورهای نیرو و موقعیت مجهز شده اند که اطلاعات دقیق تری در مورد بار و وضعیت تگ لاین به اپراتور جرثقیل و تگ لاین من ارائه می دهند. این اطلاعات می تواند به بهبود کنترل بار جلوگیری از بارگذاری بیش از حد و تشخیص زودهنگام مشکلات کمک کند.
- سیستم های کنترل از راه دور تگ لاین : در برخی موارد به ویژه در محیط های خطرناک یا غیرقابل دسترس از سیستم های کنترل از راه دور برای هدایت تگ لاین استفاده می شود. این سیستم ها می توانند شامل دوربین ها جوی استیک ها و نمایشگرها باشند که به اپراتور امکان می دهند تا تگ لاین را از فاصله دور کنترل کند.
- تگ لاین های هوشمند : در آینده انتظار می رود که سیستم های تگ لاین هوشمندتری توسعه یابند که با استفاده از هوش مصنوعی و یادگیری ماشین بتوانند به طور خودکار حرکت بار را پیش بینی و کنترل کنند خطرات را شناسایی و از وقوع حوادث جلوگیری نمایند. این سیستم ها می توانند به افزایش ایمنی و بهره وری در عملیات لیفتینگ به سطح جدیدی کمک کنند.
نتیجه گیری
تگ لاین جرثقیل ابزاری ساده کارآمد و ضروری برای کنترل بار و افزایش ایمنی در عملیات لیفتینگ است. این ابزار با جلوگیری از حرکت غیرقابل کنترل بار بهبود دقت در جانمایی و کاهش خطرات احتمالی نقش مهمی در موفقیت پروژه های مختلف در صنایع گوناگون ایفا می کند. رعایت استانداردها نکات فنی و آموزش مناسب پرسنل برای استفاده ایمن و مؤثر از تگ لاین بسیار حیاتی است. همگام با پیشرفت تکنولوژی سیستم های تگ لاین پیشرفته تر نیز در حال توسعه هستند که نویدبخش بهبود بیشتر ایمنی کارایی و کنترل در آینده عملیات لیفتینگ می باشند.
پرسش های متداول
۱. چه زمانی استفاده از تگ لاین جرثقیل ضروری است؟
استفاده از تگ لاین جرثقیل در اکثر عملیات لیفتینگ توصیه می شود به ویژه زمانی که :
- بار حساس حجیم یا نامتعادل باشد.
- محیط کار شلوغ محدود یا بادخیز باشد.
- دقت بالا در جانمایی بار مورد نیاز باشد.
- ایمنی عملیات از اولویت بالایی برخوردار باشد.
۲. چه کسی مسئول کنترل تگ لاین است؟
مسئول کنترل تگ لاین تگ لاین من است. این شخص باید آموزش دیده مجرب و دارای صلاحیت باشد و با اپراتور جرثقیل هماهنگی کامل داشته باشد.
۳. چگونه می توان تگ لاین جرثقیل را به طور ایمن نگهداری کرد؟
برای نگهداری ایمن تگ لاین جرثقیل موارد زیر را رعایت کنید :
- بازرسی منظم طناب و اتصالات قبل و بعد از هر بار استفاده.
- تمیز نگه داشتن طناب و اتصالات و جلوگیری از آلودگی آنها با روغن گریس یا مواد شیمیایی.
- نگهداری طناب در جای خشک و خنک و دور از نور مستقیم خورشید و حرارت.
- تعویض به موقع طناب و اتصالات در صورت مشاهده هرگونه آسیب یا فرسودگی.
- ذخیره سازی صحیح تگ لاین پس از استفاده برای جلوگیری از گره خوردن و آسیب دیدن.
